CONSOLIDAMENTO STATICO PADIGLIONE P DELL'AZIENDA OSPEDALIERA DI RILIEVO NAZIONALE "ANTONIO CARDARELLI" DI NAPOLI : PROGETTO ESECUTIVO E COSTRUTTIVO DI MIGLIORAMENTO ANTISISMICO DELLE STRUTTURE

DESCRIZIONE DELL'INTERVENTO : L'ANCORAGGIO DELLE TRAVI IN ACCIAIO

Le travi binate sono state attestate ai pilastri con piastre di ancoraggio che presentano contemporaneamente sia il sistema di appoggio a sella Gerber, sia il dispositivo a flangia verticale. Il loro fissaggio è stato realizzato con tasselli chimici HILTI

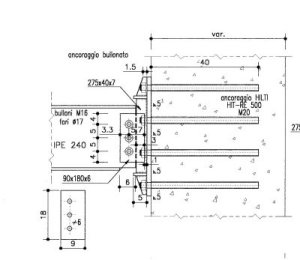

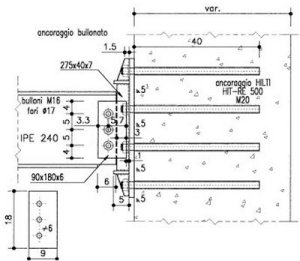

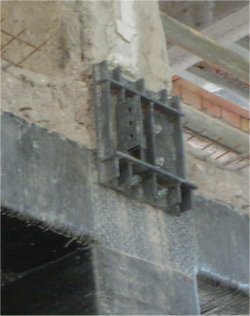

(14) ancoraggio a sella Gerber		(15) ancoraggio a flangia verticale		(16) la piastra montata
