CONSOLIDAMENTO STATICO PADIGLIONE P DELL'AZIENDA OSPEDALIERA DI RILIEVO NAZIONALE "ANTONIO CARDARELLI" DI NAPOLI : PROGETTO ESECUTIVO E COSTRUTTIVO DI MIGLIORAMENTO ANTISISMICO DELLE STRUTTURE
DESCRIZIONE DELL'INTERVENTO : I SOLAI IN ACCIAIO CALCESTRUZZO

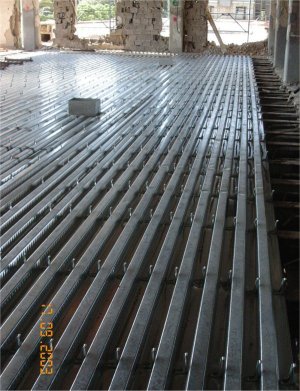

(17) solai di grande luce con connettori |
L'intervento per la realizzazione degli orizzontamenti metallici, fissati gli ancoraggi, č stato completato con la posa della lamiera grecata HI-BOND, dei connettori, della rete elettrosaldata, opportunamente attestata e sovrapposta a quella dei solai attigui, ed infine col getto. Ampia parte dei solai sono stati progettati senza tenere conto del contributo dei connettori, affidando l'intera resistenza al profilato metallico, ed impiegando tali dispositivi esclusivamente per assicurare la continuitā strutturale fra soletta e acciaio. Per alcuni solai, di notevole luce (circa 9.30m), sia in termini di resistenza, sia di deformabilitā č stato indispensabile considerare il benefico contributo dei connettori. Il passo č stato pertanto differenziato in funzione della variazione dello scorrimento dagli appoggi verso la mezzeria ed č stato pari a pari a 15cm entro 1.50m dall'appoggio, 30 cm nei successivi 1.50m e 45 cm nella mezzeria, tenuto anche conto del modulo d'onda della lamiera HI-BOND. |

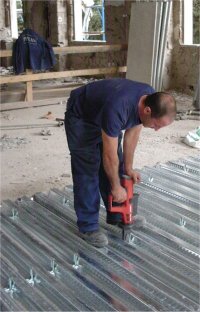

(18) fissaggio dei connettori | (19) solaio pronto per il getto | (20) solaio in acciaio finito |

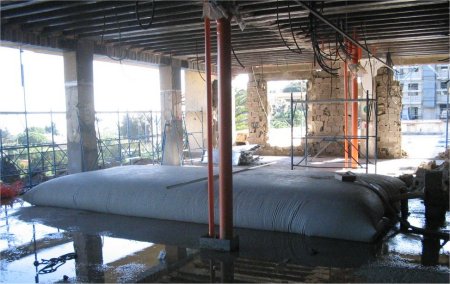

la prova di carico, che ha consentito di verificare l'efficacia dell'intervento |
