EDIFICIO IN NAPOLI ALLA VIA FIRENZE 66
PROGETTO ESECUTIVO E DIREZIONE LAVORI
DELL'INTERVENTO DI RISANAMENTO DELLA FACCIATA
INTERVENTO DI CHIODATURA DEL CANTONALE
La muratura posta nella zona ad angolo della facciata manifestava un dissesto dovuto alla mancanza di tenuta del cantonale, caratterizzato da lesioni verticali proprio in corrispondenza della zona d’innesto dei muri fra loro ortogonali.

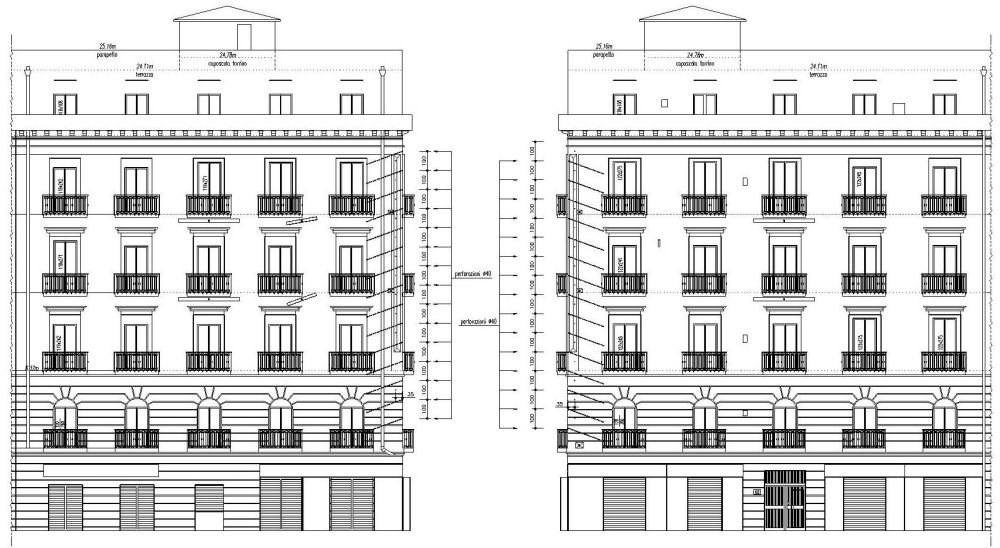

Si è reso necessario effettuare un intervento tendente a ripristinare la continuità di questa parte delicata della struttura, confinando orizzontalmente e mutuamente le murature nella zona dello spigolo. A questo scopo sono state previste delle perforazioni armate, lunghe 200 cm nella parte bassa dell’edificio (dove cioè i muri sono più spessi) e lunghe 150cm nella parte superiore, con interasse pari ad 1m (vedi grafico).
L’intervento pertanto è consistito nella:
Esecuzione di perforazione f40mm di lunghezza di 150 e 200cm / ml di cantonale, a partire dalla superficie esterna della facciata ed inclinate di circa 10° rispetto alla sua normale;
fornitura e posa in opera di malta antiritiro fibrorinforzata tipo MAPEI GROUT da applicare in tubo forma tipo SIKA PERFO in lamiera zincata forata f31mm da riempire per i 2/3, lungo il suo sviluppo, e da inserire nel foro perfettamente pulito ed bagnato;
fornitura e posa in opera di barra di armatura zincata f18mm da inserire nel tubo forma tipo PERFO per percussione, con rifluimento della malta in eccesso e pulizia di questa dalla parete.
 |
 |
 |
 |
| esecuzione perforazione | esecuzione perforazione | spolveratura per insufflazione | spolveratura per insufflazione |
 |
 |
 |
 |
| riempimento delle due semitubazioni con malta | chiusura delle due semitubazioni del paletto | inserimento paletto | chiodatura della barra nel paletto |
|
|
|
|
